Linji Gwida ta' Għażla u Applikazzjoni għal Sistemi ta' Ittestjar tal-Cable VLF

Netwerks moderni tal-kejbil taħt l-art jitolbu għodod dijanjostiċi li jmorru lil hinn mill-ittestjar sempliċi ta 'reżistenza. Hekk kif l-utilitajiet, l-impjanti industrijali u l-kuntratturi tas-servizz jaġġornaw il-flotot tat-test tagħhom, l-għażla ta 'tagħmir ta' frekwenza baxxa ħafna (VLF) għandha impatt dirett fuq il-kwalità tat-test, l-effiċjenza tal-post u s-sikurezza tal-persunal. Il-linji gwida li ġejjin jiġbru fil-qosor il-kriterji prattiċi tal-għażla u l-kunsiderazzjonijiet operattivi meħuda mill-prattika attwali tal-industrija.

Allinja ma' Standards u Kapaċità Dijanjostika

Meta tispeċifika sett tat-test VLF, il-konformità standard għandha tkun l-ewwel filtru. Il-gwida IEEE 400.2-2024 tiddefinixxi metodi aċċettati għall-ittestjar fuq il-post ta 'kejbil tal-enerġija protett bl-użu ta' VLF AC. It-tagħmir u l-proċeduri allinjati ma’ dan id-dokument jgħinu biex jiżguraw li l-livelli tal-vultaġġ tat-test, it-tul, u r-rappurtar huma rikonoxxuti mis-sidien tal-assi u l-awdituri bl-istess mod.

Lil hinn mill-ittestjar bażiku ta 'reżistenza, fittex appoġġ integrat għal Tan Delta (TD) u kejl ta' skariku parzjali (PD). Tan Delta jipprovdi indikatur sensittiv tal-kundizzjoni ta' insulazzjoni-telf għoli jista' jiżvela d-dħul ta' umdità, tixjiħ termali, jew difetti lokalizzati qabel ma javvanzaw għal falliment. Id-dijanjostiċi tal-PD iżidu saff ieħor billi jiskopru u jillokalizza l-attività ta 'skarika taħt stress ikkontrollat. Sistema li tappoġġja t-tliet modi kollha-Resistenza tal-VLF, TD trending, u valutazzjoni PD-permetti kampanja waħda ta' test biex tipproduċi kemm riżultati ta' għadd/falli kif ukoll intelliġenza bbażata fuq-kundizzjoni għall-ippjanar tal-manutenzjoni.

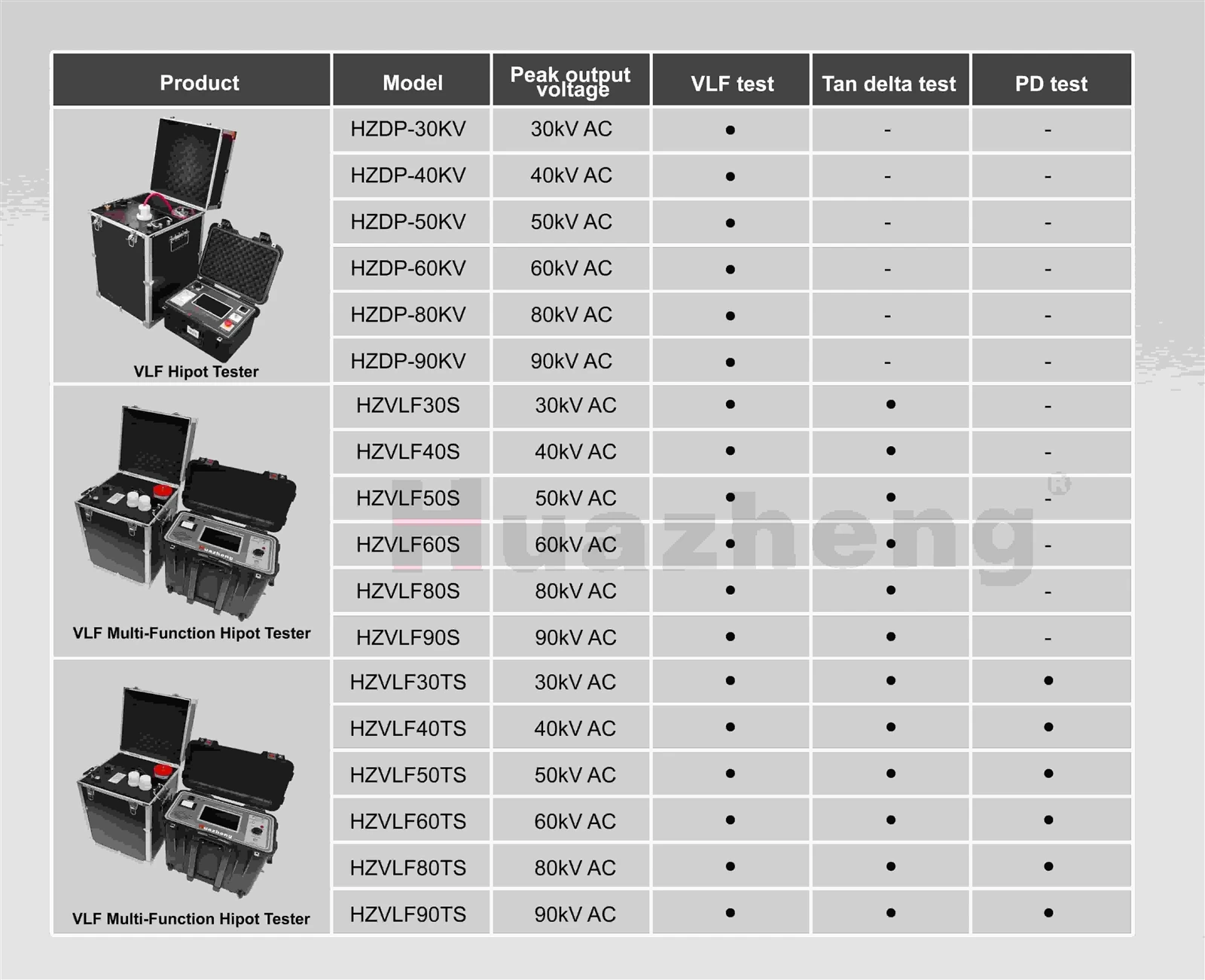

Arkitettura Integrata vs Modulari

It-timijiet fuq il-post jiffavorixxu b'mod konsistenti l-pjattaformi kollha-f'-wieħed VLF+TD+PD fuq strumenti separati konnessi ad hoc fuq il-post. Disinn integrat inaqqas in-numru ta 'każijiet biex jittrasportaw, jissimplifika l-kejbils, u jnaqqas il-ħin ta' setup bejn it-testijiet. Inqas interkonnessjonijiet ifissru wkoll inqas punti ta 'ħsara u inqas riskju ta' tqegħid mhux korrett tas-sensuri jew mogħdijiet ta 'l-ert.

Sistemi modulari jew maqsuma xorta jistgħu jkunu adattati għall-użu tal-laboratorju jew tal-faċilità-fissa, fejn it-tagħmir jibqa' f'post wieħed u speċjalisti jwettqu analiżi avvanzata offline. Għal ttestjar ta 'għassa ta' rutina, kummissjonar, u screening tal-ħsarat f'substations, mini, u kmamar tas-sigurtà fil-ġenb tat-triq, il-portabbiltà u l-fluss tax-xogħol unifikat normalment jegħlbu l-flessibilità ta 'moduli diskreti.

Kapaċità tat-Tagħbija fil-Frekwenza Operattiva

It-testers VLF ħafna drabi huma kklassifikati skont il-vultaġġ tal-ħruġ, iżda l-kapaċità tat-tagħbija f'microfarads (µF) fil-frekwenza attwali tat-test hija ugwalment kritika. Il-kapaċità tal-kejbil tiżdied mat-tul; f'vultaġġ tat-test fiss, il-kurrent reattiv li l-istrument għandu jforni jikber b'kapaċità totali. Jekk is-sett huwa ta' daqs żgħir għall-kejbil li qed jiġi ttestjat, il-vultaġġ tal-ħruġ jista 'jbaxxi, il-forom tal-mewġ jistgħu jgħawġu, u d-dejta dijanjostika ssir inaffidabbli.

Ċirkwiti twal tal-kejbil tipikament jeħtieġu frekwenzi tat-test aktar baxxi biex jibqgħu fil-limiti tal-kurrent u tal-qawwa tal-istrument filwaqt li jżommu l-vultaġġ preskritt. Qabel ix-xiri, immappja l-itwal ġirjiet mistennija tiegħek-tulijiet tal-alimentatriċi, ċirkwiti paralleli, u espansjonijiet futuri-u vverifika li l-unità kandidata tista' tħaddem it-tagħbija kapaċità korrispondenti bil-frekwenza li biħsiebek tuża. Il-kurvi tal-manifattur li juru µF permissibbli kontra l-frekwenza huma aktar informattivi mill-ogħla vultaġġ waħdu.

Firxa tal-Frekwenzi u Sweep Awtomatiku

Firxa ta' knis aġġustabbli jew awtomatika ta' 0.01–0.1 Hz toffri flessibilità prattika f'tulijiet ta' kejbil differenti u tipi ta' installazzjoni. Segmenti iqsar jistgħu jittolleraw frekwenzi ogħla f'din il-medda, u jqassru l-ħin tat-test filwaqt li xorta jissodisfaw ir-rekwiżiti standard. Ċirkwiti itwal jew kapaċità ħafna jibbenefikaw mit-tarf t'isfel tal-medda, fejn it-tester jista 'jżomm vultaġġ stabbli mingħajr ma jaqbeż il-klassifikazzjonijiet termali jew kurrenti.

Għażla tal-frekwenza awtomatika jew funzjonijiet ta 'knis inaqqsu l-ipoteki tal-operatur: l-istrument jista' jfittex punt ta 'tħaddim ottimali fejn ir-regolazzjoni tal-vultaġġ u l-kwalità tal-forma tal-mewġ huma aċċettabbli, imbagħad illokkjar għas-sekwenza ta' reżistenza f'waqtha jew dijanjostika. Dan huwa speċjalment ta 'valur għall-ekwipaġġi li jittestjaw ħafna klassijiet u tulijiet ta' kejbils differenti f'xift wieħed.

Funzjonijiet ta 'Sigurtà Li M'għandhomx Ikunu Fakultattivi

Ix-xogħol fuq il-post ta'-vultaġġ għoli jiddependi fuq saffi ta' protezzjoni lil hinn mit-tagħmir protettiv personali. Ipprijoritizza s-sistemi b'verifika tal-kontinwità tal-art verifikata qabel l-enerġizzazzjoni, feedback ta' ċirku-magħluq li jissorvelja kontinwament il-vultaġġ tal-ħruġ u l-kurrent kontra l-punti tas-sett, u protezzjoni ta' flashover veloċi jew ta' ħsara b'ħinijiet ta' vjaġġ fuq l-ordni ta' inqas minn 20 millisekondi.

Il-verifika ta 'l-art tikkonferma li l-passaġġ tar-ritorn u l-konnessjonijiet ta' l-art tat-test huma intatti, u jnaqqas ir-riskju ta 'potenzjal perikoluż fuq kompartimenti jew tagħmir li jmissu magħhom. Ir-regolazzjoni ta' ċirku-magħluq iżżomm l-istress applikat fil-livell maħsub minkejja l-varjazzjonijiet tat-tagħbija u tgħin biex tiddistingwi avvenimenti ta' insulazzjoni reali minn difetti tar-regolamentazzjoni. Il-protezzjoni ta' flashover ta' taħt l-20 ms tillimita l-enerġija mogħtija f'ħsara li qed tiżviluppa, u tipproteġi kemm it-terminazzjonijiet tal-kejbil kif ukoll is-sett tat-test innifsu.

Flimkien, dawn il-karatteristiċi jappoġġjaw flussi tax-xogħol aktar sikuri meta jiġu ttestjati XLPE, tranżizzjonijiet PILC, terminazzjonijiet, u ġonot fejn tqassim mhux mistenni huwa ta 'tħassib reali.

Tqegħidha fil-Prattika

Lista ta' kontroll tal-akkwist prattika tista' taqra kif ġej: ikkonferma l-allinjament IEEE 400.2-2024; jeħtieġu VLF, Tan Delta, u PD fi fluss tax-xogħol wieħed; kapaċità ta' daqs µF bl-inqas frekwenza mistennija tiegħek għall-itwal kejbils fil-flotta; jippreferu 0.01–0.1 Hz sweep jew awto-rfinar; u jittrattaw ground check, closed-loop kontroll, u<20 ms flashover trip as mandatory safety features rather than optional extras.

Għall-użu minn jum-għal-jum, ikkalibra u vverifika l-unità fuq skeda definita mill-manifattur u l-programm ta' kwalità tiegħek, ħarreġ lill-operaturi dwar l-interpretazzjoni tat-tendenzi TD u PD-mhux biss id-dwal li jgħaddu/jfallu-u ddokumenta l-frekwenza, it-tagħbija, u l-kundizzjonijiet ambjentali ma' kull rekord. Proċedura konsistenti ddawwar is-sett tat-test minn għodda ta 'konformità f'parti affidabbli tal-ġestjoni tas-saħħa tal-assi.
