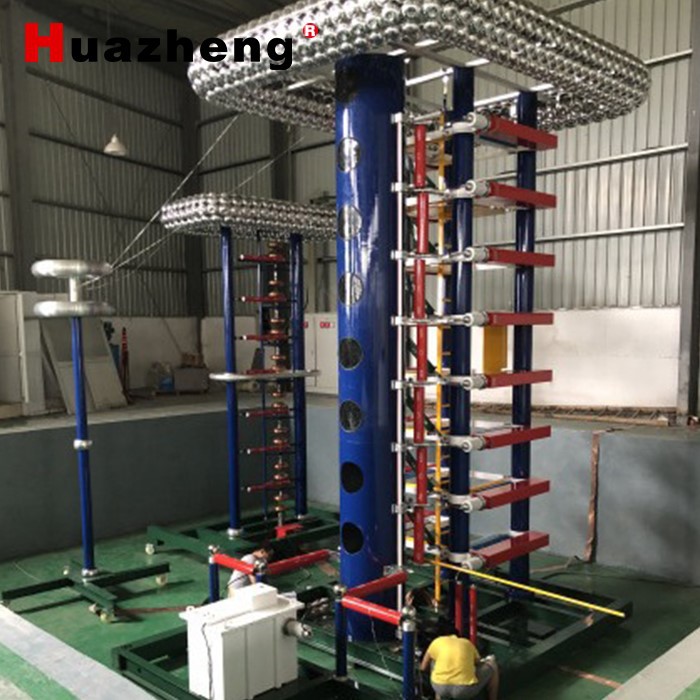

Struttura tal-Ġeneratur tal-Vultaġġ tal-Impuls tas-Sajjetti

Ġeneratur ta 'vultaġġ ta' impuls tas-sajjetti huwa apparat li jissimula l-vultaġġ tas-sajjetti u jintuża prinċipalment biex jittestja l-prestazzjoni ta 'l-insulazzjoni ta' tagħmir elettriku. L-istruttura tagħha ġeneralment tinkludi l-partijiet ewlenin li ġejjin:
1. Unità tal-iċċarġjar
Provvista ta 'enerġija DC ta' vultaġġ għoli: tipprovdi enerġija DC ta 'vultaġġ għoli biex tiċċarġja kapaċitaturi.
Resister tal-Iċċarġjar: Jillimita l-kurrent tal-iċċarġjar, jipproteġi l-provvista tal-enerġija u l-kapaċitatur.
2. Unità tal-Ħażna tal-Enerġija
Bank tal-kapaċitatur: jaħżen l-enerġija elettrika, ġeneralment magħmul minn kapaċitaturi multipli konnessi f'serje jew paralleli biex jiġġeneraw il-vultaġġ għoli meħtieġ.
3. Unità li tifforma l-polz
Ir-reżistenza tal-mewġ u r-reżistenza tad-denb: Aġġusta l-ħin tal-mewġ tal-mewġ tal-mewġ u d-denb.
Kapaċitanza tal-mewġ u kapaċitanza tad-denb: Flimkien ma 'resistors, aġġusta aktar il-forma tal-mewġ.
4. Unità tal-attivazzjoni
Apparat ta 'attivazzjoni: jikkontrolla l-ħin ta' kwittanza, ġeneralment inkluż spark gap jew tubu tal-grillu.
Ġeneratur tal-polz tal-grillu: Iġġenera impulsi ta 'vultaġġ għoli biex jiskattaw lakuni tal-ispark jew tubi tal-grillu.
5. Unità ta 'kwittanza
Swiċċ tal-iskarikar: jikkontrolla l-iskarikar ta 'kondensaturi, ġeneralment bl-użu ta' lakuni ta 'xrar jew swiċċijiet ta' vultaġġ għoli.
Ċirkuwitu ta 'kwittanza: inklużi kampjuni tat-test u tagħmir tal-kejl, li jiffurmaw mogħdija ta' kwittanza.
6. Unità tal-Kejl
Diviżur tal-Vultaġġ: Naqqas il-vultaġġ għoli għal firxa li tista 'titkejjel.
Oxxilloskopju: Irrekordja u uri l-forma tal-mewġ ta 'vultaġġ ta' impuls.
Apparat tal-Kejl tal-Kurrent: Miżuri Kurrent ta 'Kwittanza.
7. Unità ta 'Kontroll
Sistema ta 'kontroll: tikkontrolla l-iċċarġjar, il-ħatt, u l-kejl tal-proċessi, ġeneralment inklużi kompjuters jew PLCs.
Apparat għall-Protezzjoni tas-Sigurtà: Tiżgura s-sigurtà tat-tagħmir u l-persunal, inkluż protezzjoni ta 'vultaġġ żejjed, protezzjoni ta' kurrent żejjed, u protezzjoni ta 'l-ert.
8. Struttura mekkanika
Bracket u iżolatur: appoġġ u iżolat komponenti ta 'vultaġġ għoli biex jipprevjenu l-iskarikar u t-tnixxija.
Qoxra u Shielding: Prevenzjoni ta 'interferenza elettromanjetika u influwenzi ambjentali esterni.
